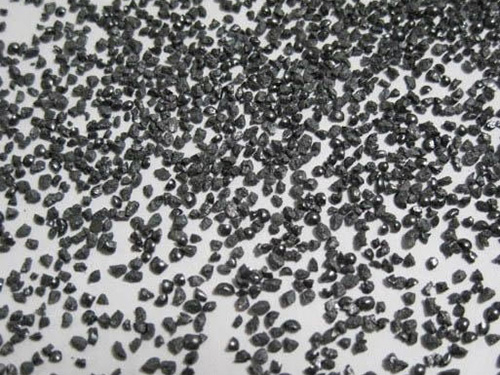

生產程序
包括以下步驟：
（1）將材質為高碳鋼或/和合金鋼的廢鋼料，放入淬火裝置中進行加熱淬火處理；
（2）將加熱淬火后的廢鋼料放入破碎機進行破碎，獲得鋼砂半成品；
（3）將鋼砂半成品篩選分類，即制得成品鋼砂。本發明的鋼砂生產方法，減少了傳統鋼砂生產工藝須先鑄造成鋼丸的廢鋼料熔煉和造丸工序，節省了生產成本。
還有一種鋼砂生產方法，其特征在于包括以下步驟：
（1）將材質為高碳鋼或/和合金鋼的廢鋼料，放入淬火裝置中進行加熱淬火處理；
（2）將加熱淬火后的廢鋼料放入破碎機進行破碎，獲得鋼砂半成品；
（3）將鋼砂半成品篩選分類，即制得成品鋼砂。
主要用途
1、作為冶金脫氧劑和耐高溫材料。
2、還可以做五金，玻璃，寶石，玉器等拋光研磨。
碳化硅主要有四大應用領域，即： 功能陶瓷、高級耐火材料、磨料及冶金原料。碳化硅粗料已能大量供應， 不能算高新技術產品，而技術含量高的納米級碳化硅粉體的應用短時間不可能形成規模經濟。
3、作為磨料，可用來做磨具，如砂輪、油石、磨頭、砂瓦類等。
4、高純度的單晶，可用于制造半導體、制造碳化硅纖維。
主要性能

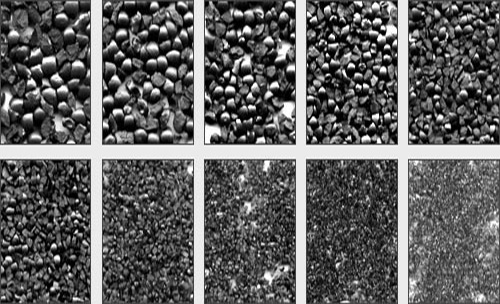

規格等級：G240～G005
顯微硬度：390HV-530HV；470HV-610HV；570HV-710HV；≥700HV
化學組成：碳：0.8%-1.2%、錳：0.35%-1.2%、硅：≥0.4%、硫、磷：≤0.05%
金相組織：回火馬氏體或回火屈氏
密度：≥7.0g/cm
3
缺陷總量：≤40%
外來雜質：≤1%
含水量：≤0.2%
原標準GB6485----86 鑄鋼砂已于1993年廢止。
由于回火鐵砂退火后，表面顏色顯均勻藍色，常常用回火鐵砂冒充鑄鋼砂，鐵砂使用壽命只有50－400次，鐵砂除銹效果嚴重降低、嚴重損害用戶利益。
